1/100　ブラッカリィ　組立補足コーナー

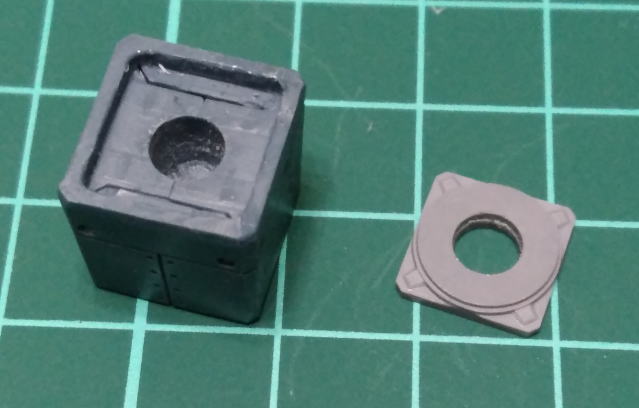

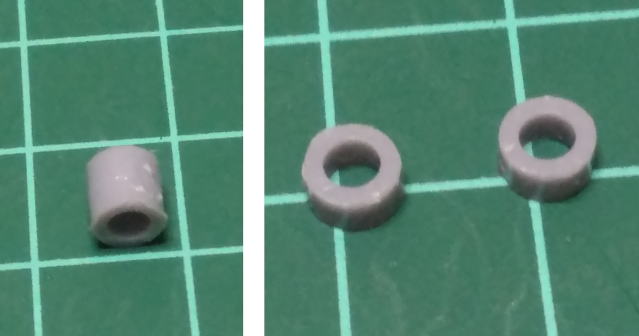

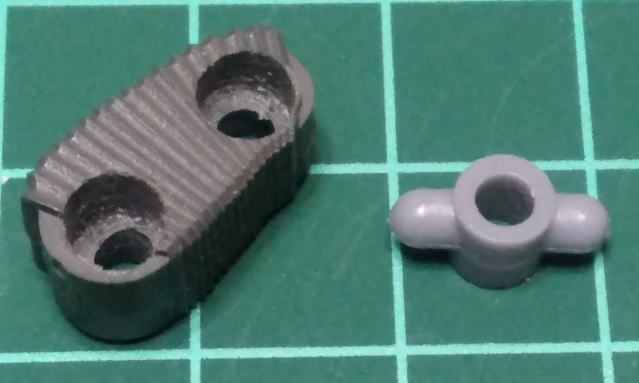

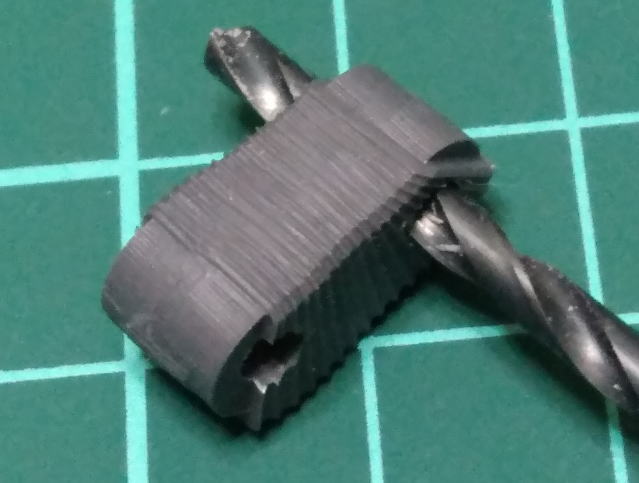

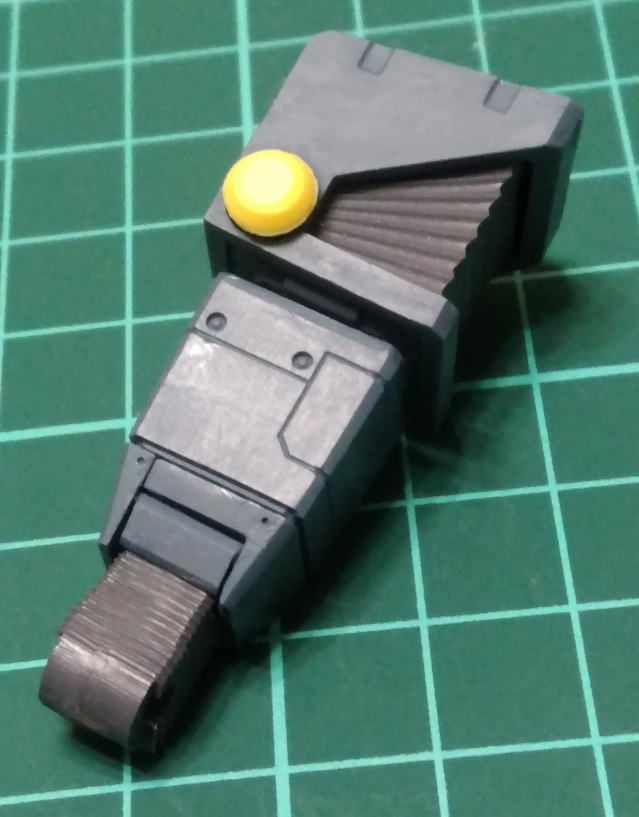

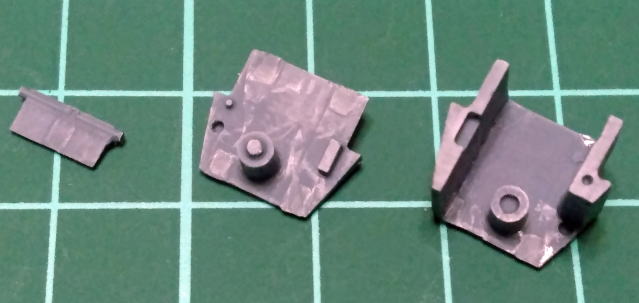

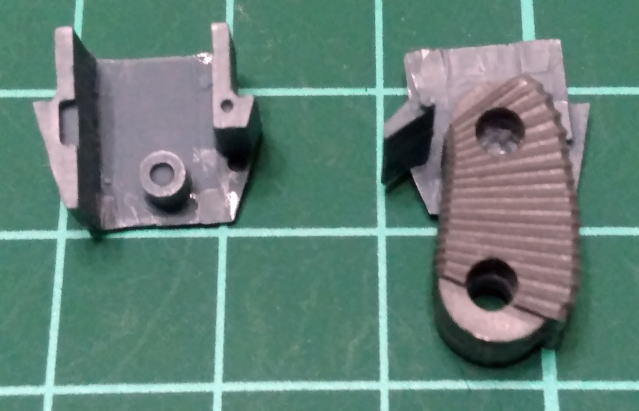

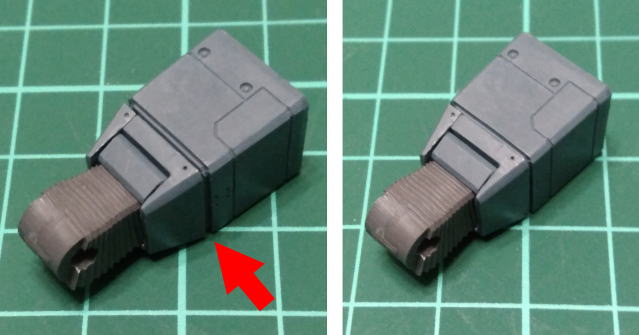

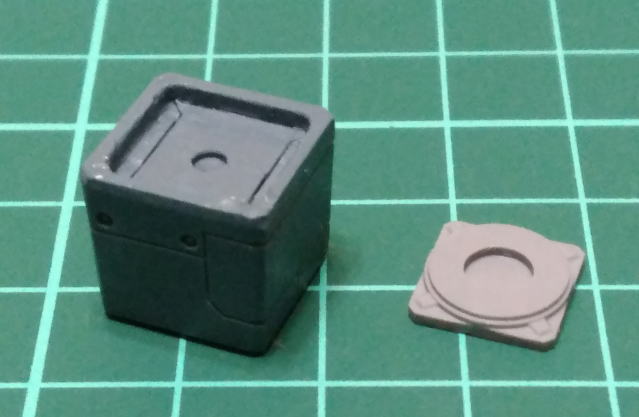

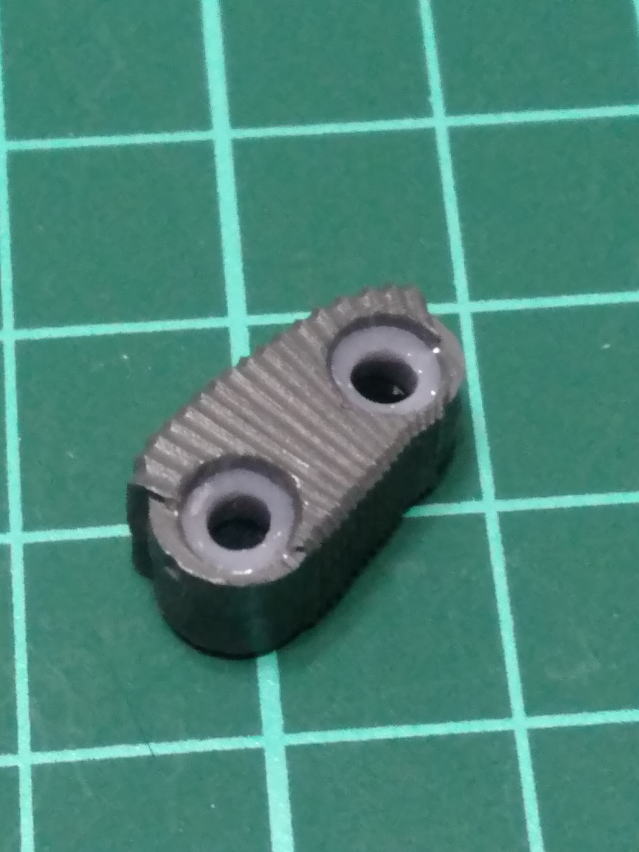

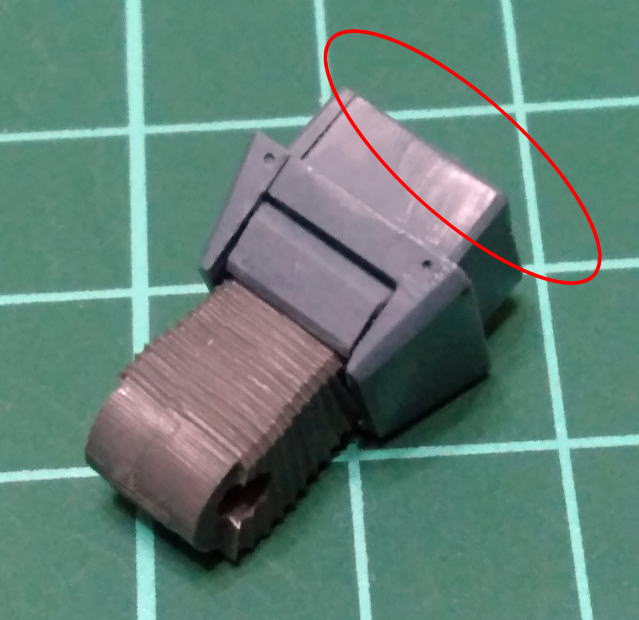

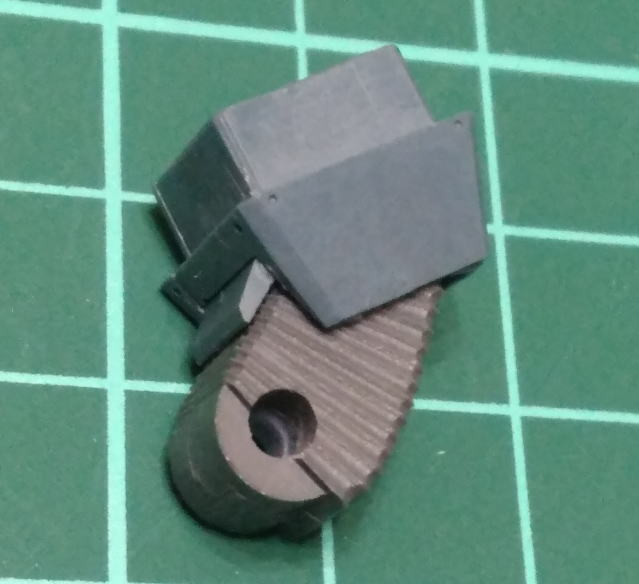

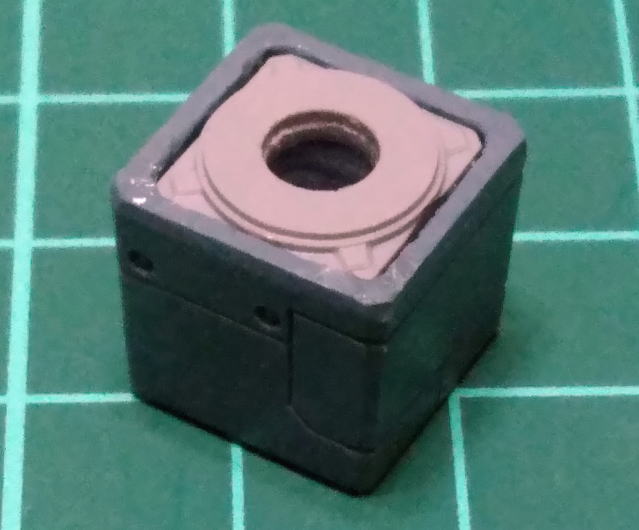

『1/100　ブラッカリィ』　　Ｃ3販売分　組立補足 『上腕』部分です。 まずは57と94を・・・ 5ｍｍドリルで穴開け。 ポリキャップ仕込みたい人は57をさらに大きく穴開けして仕込んでください。 57、94を接着します。 尚、軸の太さは大体3ｍｍか5ｍｍに統一してるはずですが、 部位により若干誤差があるので、部位ごとに軸側か穴側で太さ調整して下さい。 （ポリキャップを仕込む場合は軸側で調整してね！m(__)m） 次に18の穴を2.9ｍｍドリルで両側から貫通させます。 このままでも良いですが〜 今回は3ｍｍ軸用ポリキャップを実際に仕込んでみました。 18をさらに片側からだけ穴を掘り足します。 パーツの壁厚があまりないので4.5〜4.8ｍｍドリルを順に使用。 完成するとポリキャップ部分はほぼ見えなくなりますが、一応腕の内側になる方が良いでしょう。 3ｍｍ軸用ポリキャップの軸をカットし長すぎる場合は長さカット 今回は半分割にしました。 ポリキャップをはめ込み瞬着で固定します。 ポリキャップ内部や18のジャバラ部に瞬着が流れない様に注意(´;ω;｀) ポリキャップがはめ込みにくい場合はポリキャップの挿し込み部分を少し削って下さい。 次です。 右から、61、62、65、　の裏側です。 ダボ軸類とランナーとが紛らわしいので間違えない様ランナーだけ切り取って下さい。 61、62、65、と先のジャバラパーツを組み込みます。 65をうまく両側の穴にハメるのがちょっと難しいかも・・・(;´･ω･) ジャバラパーツは上下がありますので注意。 61、62を接着する際は可動部に付かない様注意。 うまく組みあがるとこんな感じになります。 で、61、62の赤丸の部分ですが〜 そのままだと57にはめ込んだ時にスキマが出来やすいので 1ｍｍほど削っておいてやると良いでしょう。 おっと、そうそう上腕肘関節を可動させるとこんな感じです。 肩パーツを挿し込むとこんな感じです。 上腕完成！ 『上腕』、以上です。 次は『下腕』を掲載予定です。 年内完成はちょっときびしいかなぁ・・・(・_・;)すみません。 以上！
