1/100 ブラッカリィ 組立補足コーナー

『1/100 ブラッカリィ』  C3販売分 組立補足

『肩』部分です。

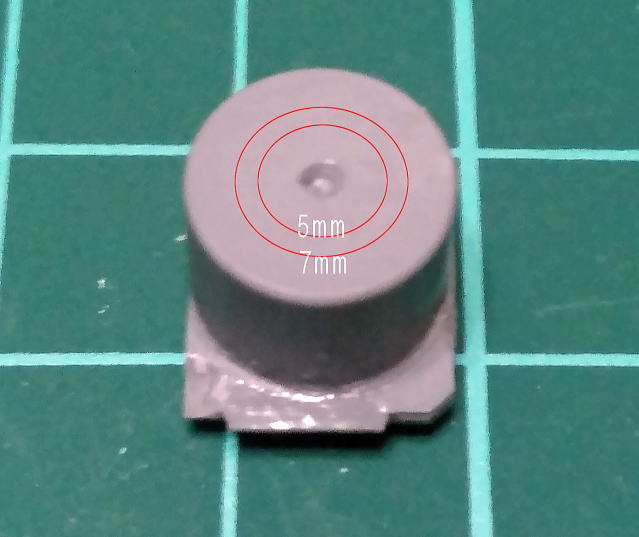

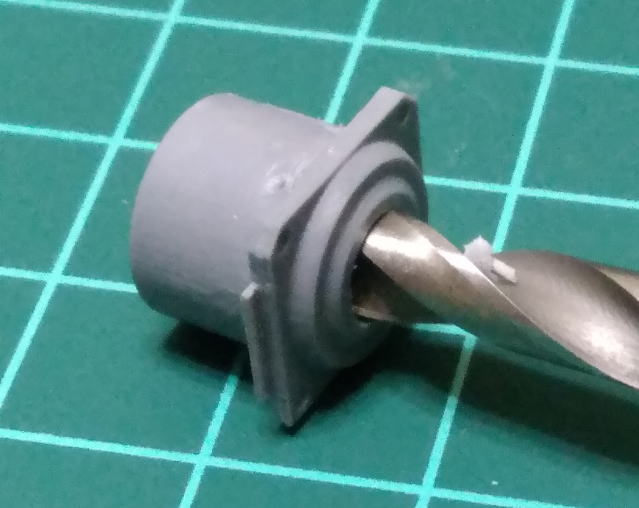

まずはパーツ91を5mmドリルで穴を掘り足します。

91の接着用のダボ板部分が折れやすいので注意です。

5mm軸用ポリキャップを仕込む場合は91の裏から掘って設置すると良いかと思います。

ここは本体側の肩関節軸を後で抜き差し出来る部分なので、
ポリキャップしこまなくても、軸穴そのままかビニールかましでも良いかもです。

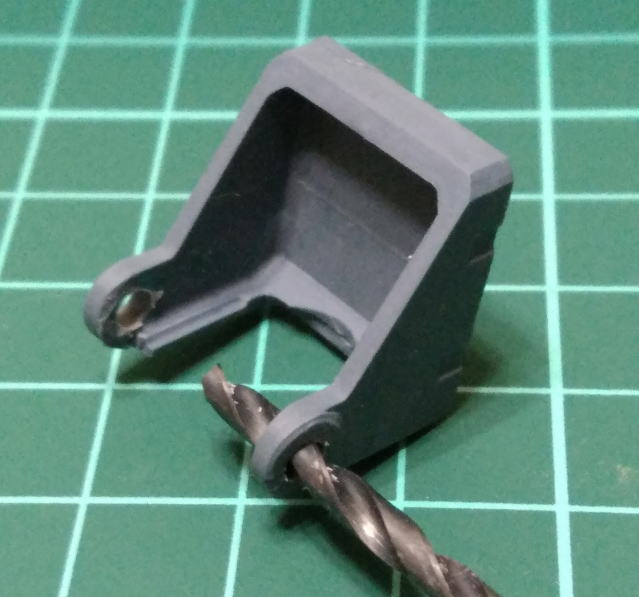

59の穴を3.0〜3.2mmドリルで開口します。

3.0mmドリルで開けて136がキツイ場合は3.2mmドリルを1回転だけするくらいで調整下さい。

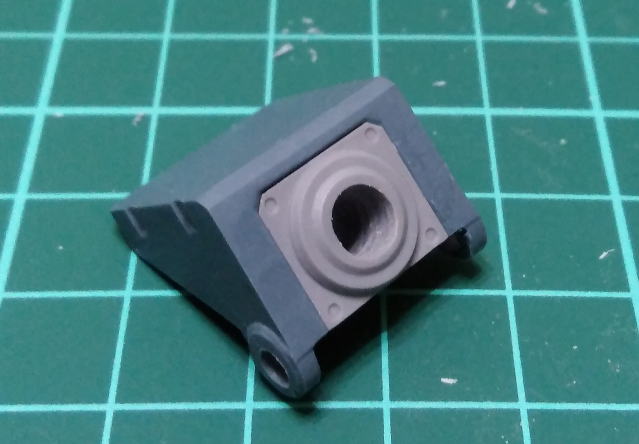

91を59に接着します。

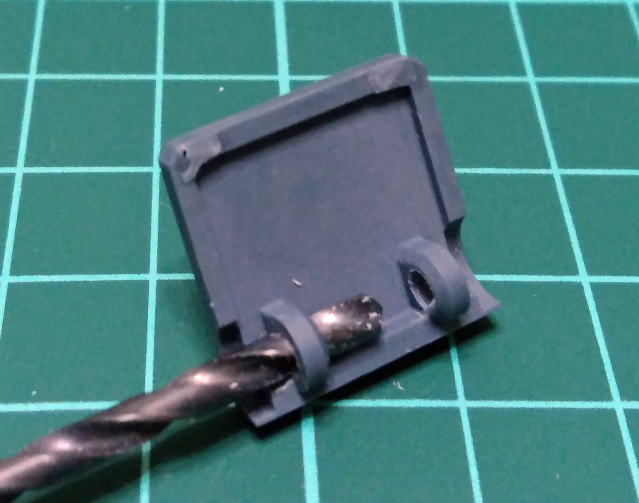

次に、58の穴をこちらも同様3.0〜3.2mmドリルで開口します。

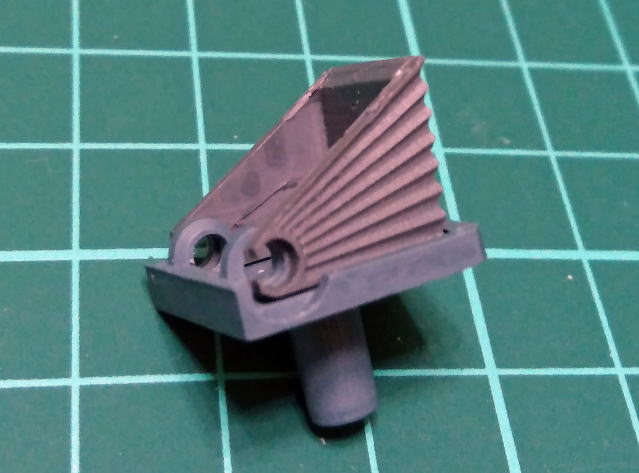

58と13を重ねます。


先の91・59も重ねます。

ズレない様、各穴が同一線上に重なっているのを確認のうえ・・・

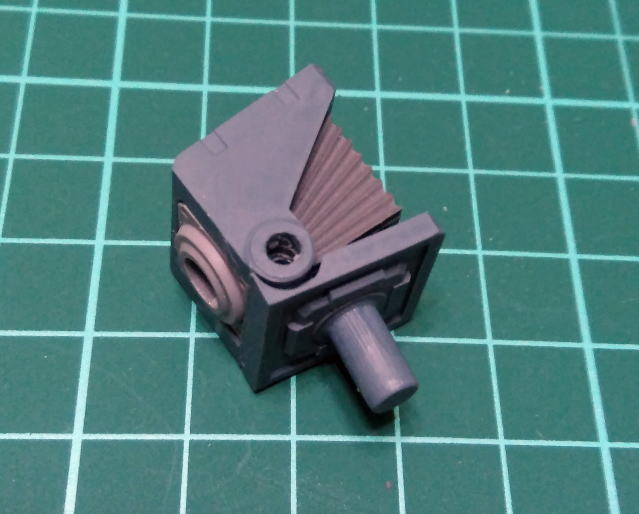

136を挿し込むと出来上がりです。

ここの関節はポリキャップを入れるスペースはありません。
ビニールかましは出来るかもですが、パーツが華奢なので破損に注意です。

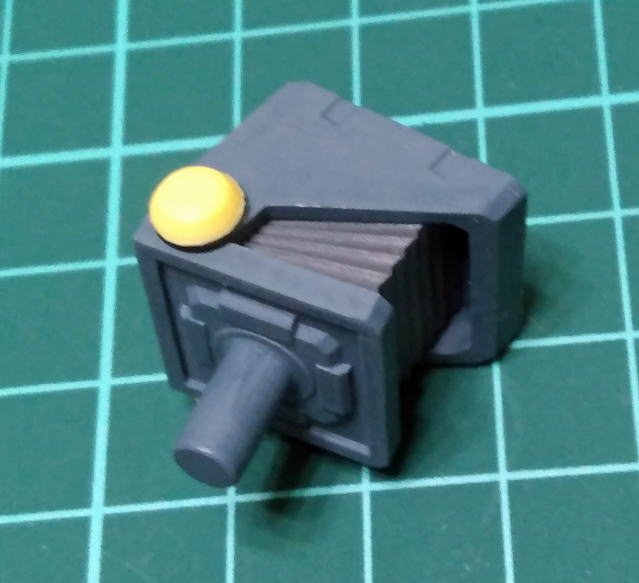

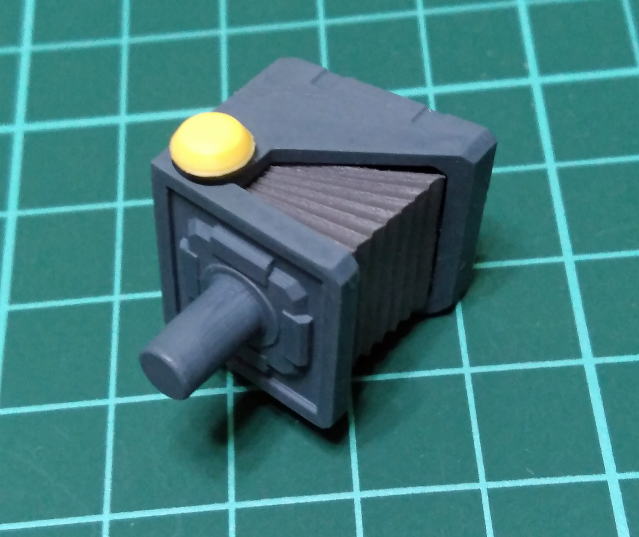

肩のジャバラ部はそんなに可動しません。↓これくらいです。



『肩』、以上です。


次こそ、『上腕』を掲載予定です。


以上!
