C3販売分組立補足コーナー

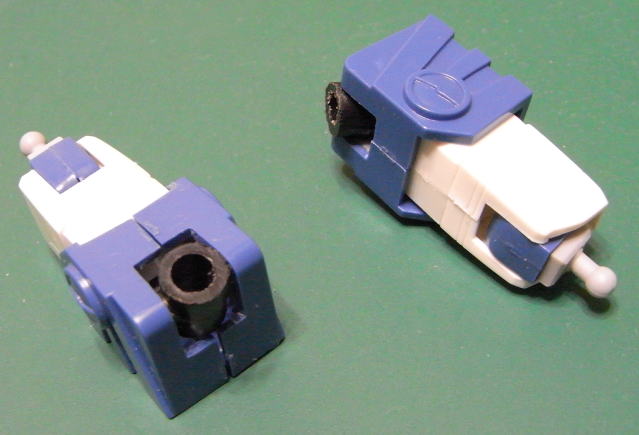

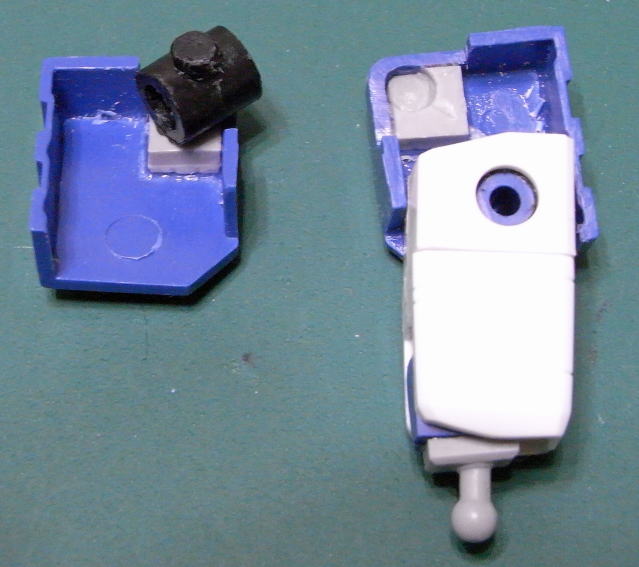

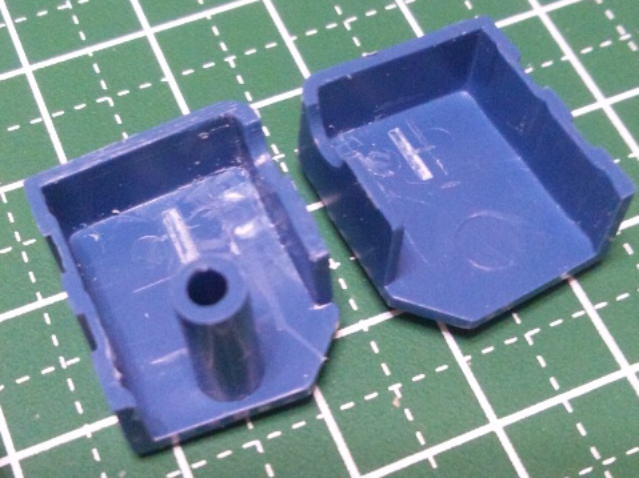

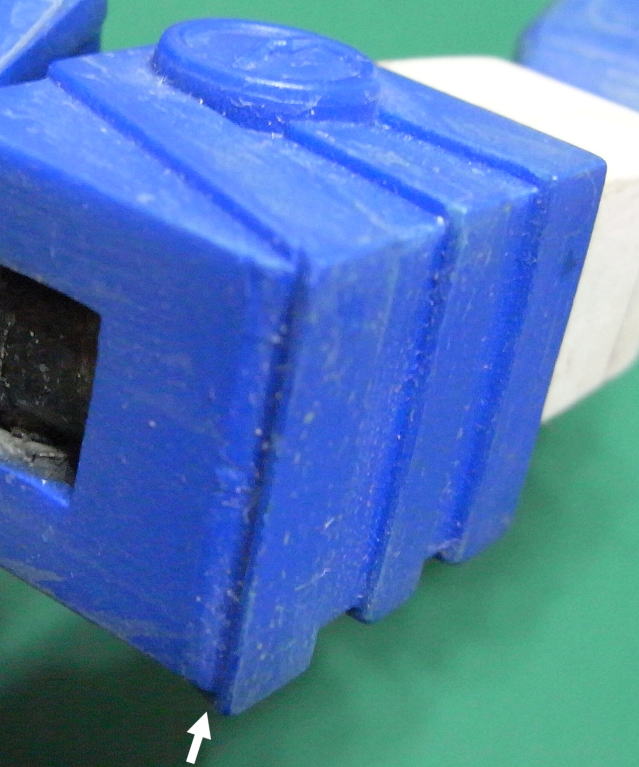

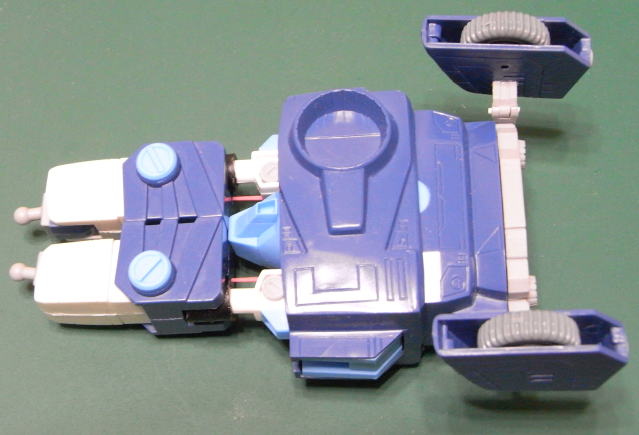

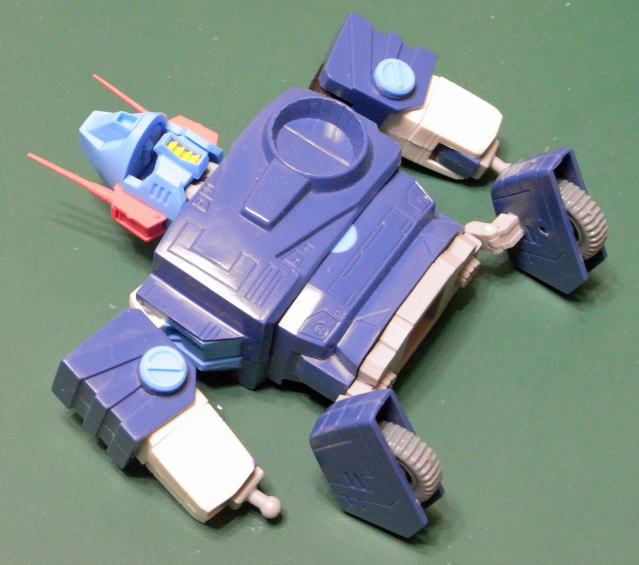

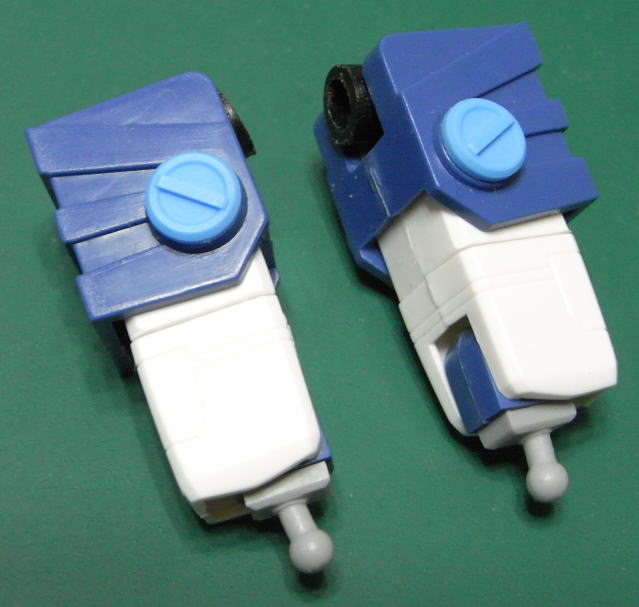

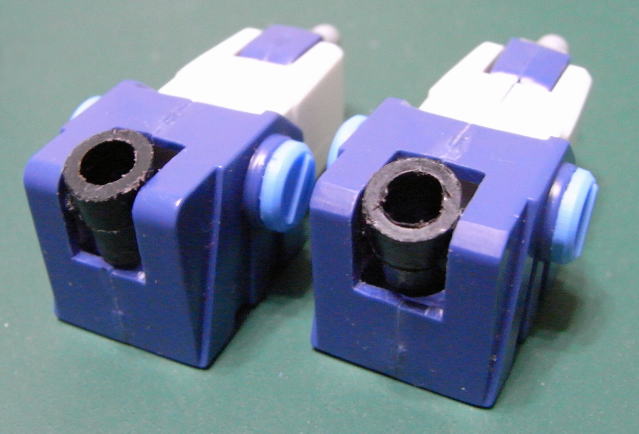

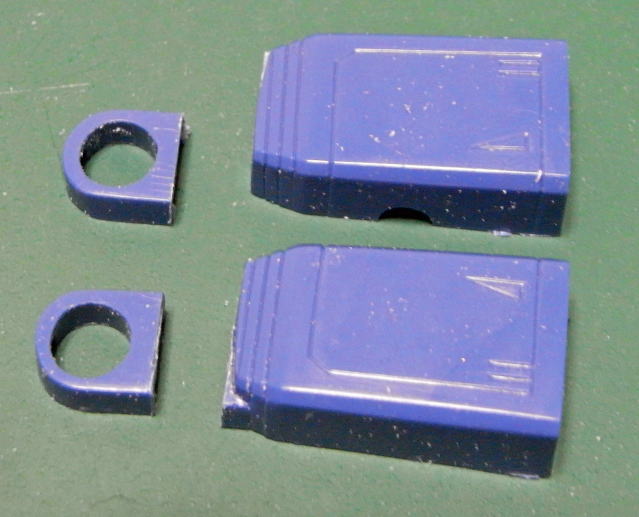

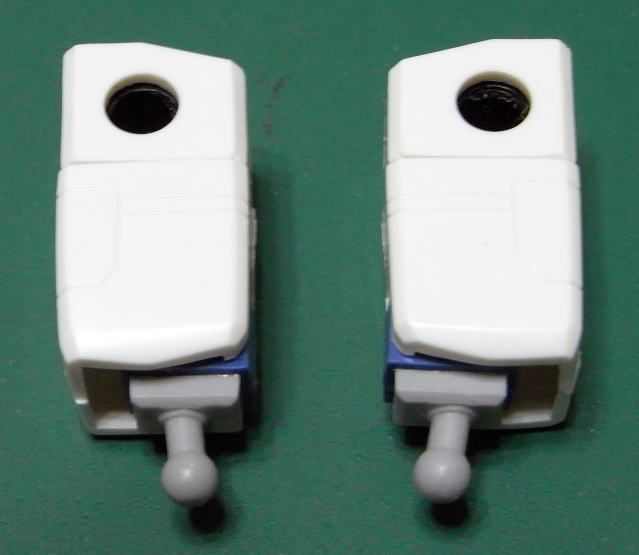

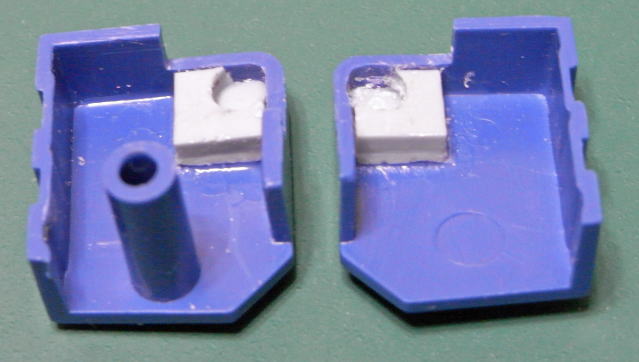

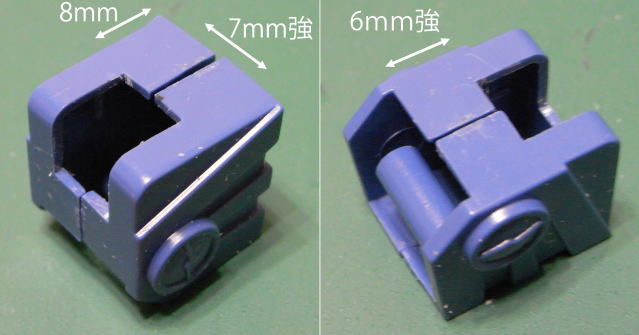

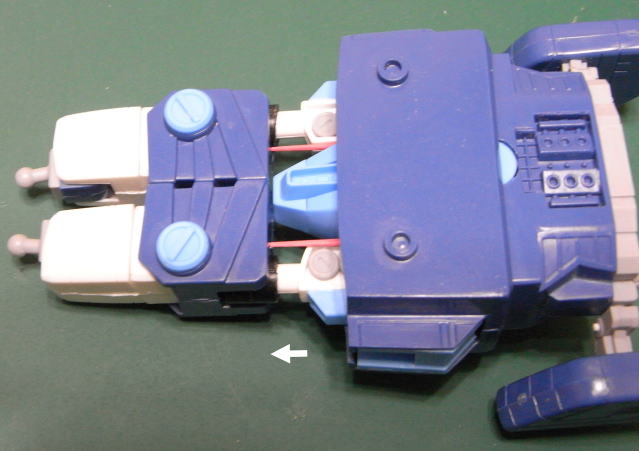

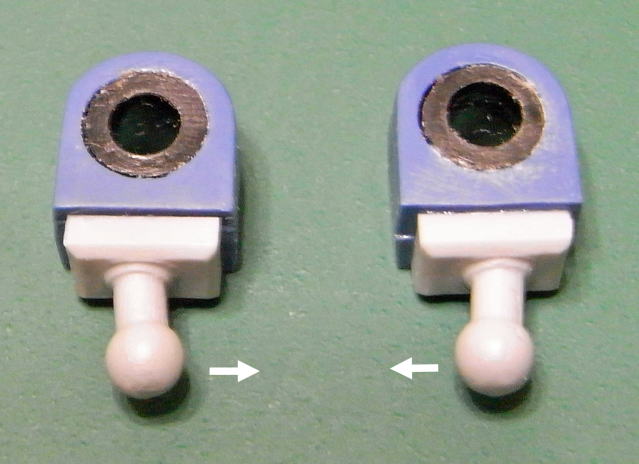

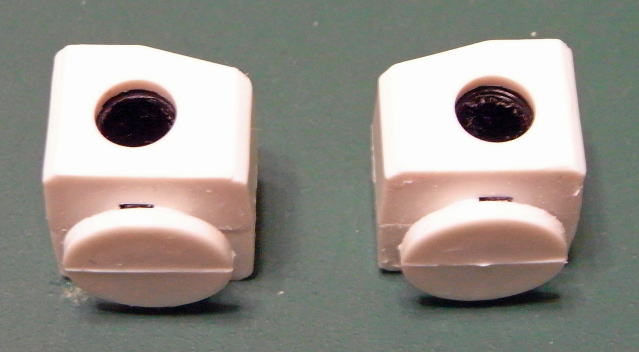

『1/100　ザブングル用パーツ』　　Ｃ3販売分　改造補足 『上腕』 上腕も特に難しくないと思います。 上腕だと言ってるのに、いきなり下腕のパーツ加工から始まります。 写真の様にヒジ関節部分をスパっと真横にカットして下さい。私はエッチングソーを使いました。 切り離したヒジ関節とポリキャップ（Ｂ）を組み立てて、それに88を接着します。 88には左右方向があります。ボールジョイントの角度が腹側に向く様になります。 （82）（83）・（84）（85）とポリキャップ（Ｇ）をそのまま組み立てます。 あとで組み上げた際に、このポリキャップ（Ｇ）の関節軸がキツメなのは少し気になるところ。 その下の腕の回転軸はキツメの方がスキッパー時に安定するでしょう。 上腕上部とヒジ関節、それと（78）（79）・（80）（81）を組み立てます。 先述の通り、88の方向に気を付けて下さい。 肩パーツ（40）（42）・（41）（43）の内側、ポリキャップ受け部を綺麗に切り取ります。 肩パーツの丸い関節穴部分を写真の様に四角く切り欠きます。 肩パーツ内に、写真の様に95を接着します。95のダボ穴が角側を向く様にして下さい。 このダボ穴にポリキャップ（Ｆ）がハマりこみます。＊太ももで使用しなかった物。 ダボ穴が少しきついので、この状態で4ｍｍドリル刃で少しほじって下さい。 右がほじった状態です。 上腕ユニット・肩・ポリキャップ（Ｆ）を組み立てます。上腕上部の向きに注意。 ポリキャップ（Ｆ）がスムーズに回転するか確認して、肩パーツを接着して下さい。 肩の謎ディティール（エンブレム的な？）の上に16を貼ります。 角度はお好みでご自由にどうぞ。これはワンオフには無かったパーツです。 肩の丸い角を少し削ってみました。多少印象良くなるかも？右が削った後。 ただし、この角のカベ部分はポリキャップ（Ｆ）の受け軸に利用していますから、あまり削り過ぎるのはよくありません！ この加工を行うなら肩の接着前が良いでしょう。 肩外側上部の角は、スジ彫りを入れるなどして、肩とアーマーの境い目を表現したいところ。 肩関節に、組み上がった上腕全体を差し込んだところ。 スキッパー時の肩部の位置関係です。 頭部が完全収納できないので寸が足りない分、肩部を引き延ばしてやります。 上腕はこんなところですね。 いや〜形になってきましたね。 もうひと踏ん張りです。 さて次は下腕（手首除く）を予定してます。 上腕、以上！
